HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载，-HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载-HIWIN上银 R15-10B1-FSW-339-421-0.018 上银研磨丝杆维修 上银16丝杆是一种常见的装配工具，在机械制造和装配过程中得到广泛应用。它具有优良的耐磨性和承重能力，使其成为许多行业的首选。对于16丝杆的装配尺寸，工作人员需要严格遵循相关标准和规范，以确保装配品质和安全性。 在装配过程中，首先要检查杆的直径、长度和螺纹的精度。通过测量和对比工作图纸上的要求，可以确定实际尺寸-HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载--HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载-

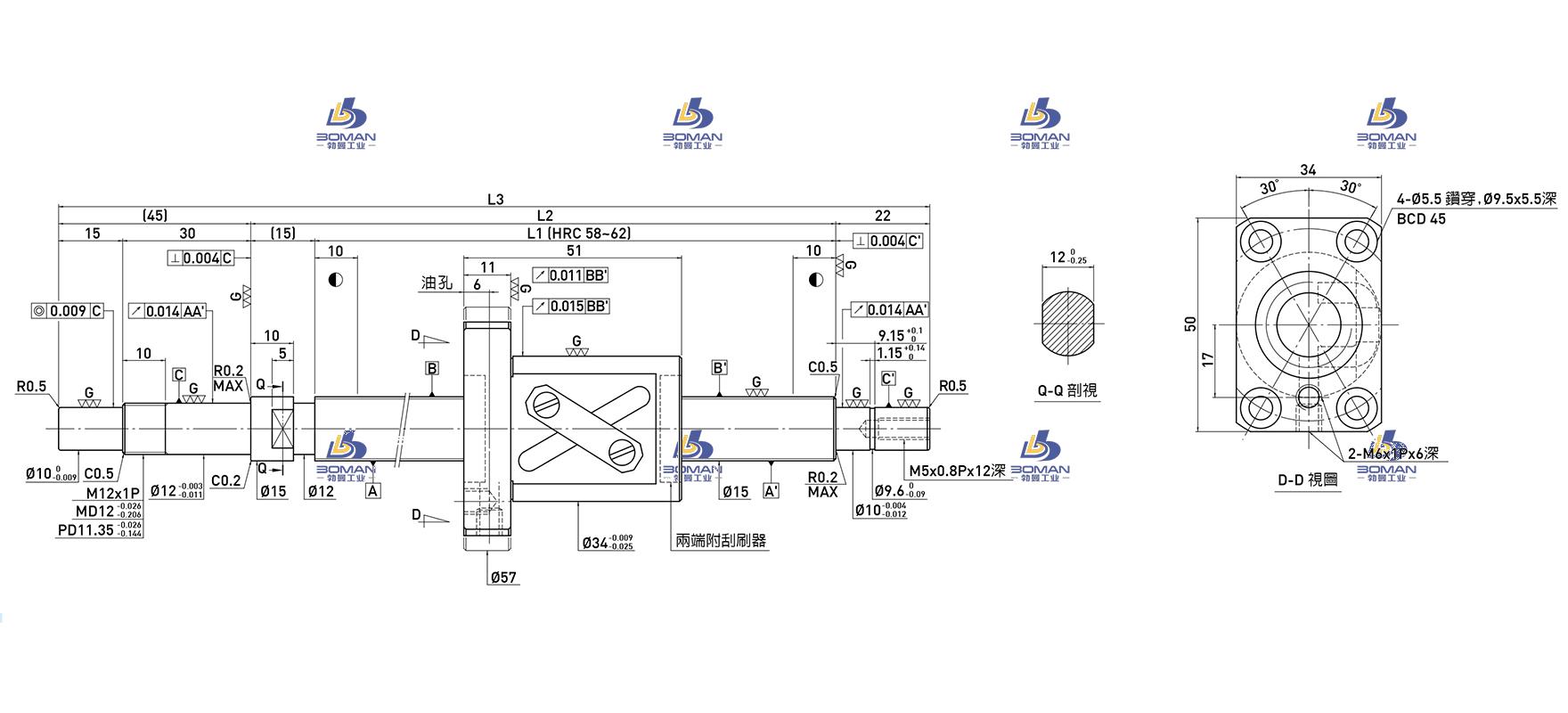

HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 12.324 |
|
| 滚珠节圆直径 | 15.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 34 |
|
| 法兰直径 | 57 |
|
| 螺母长度 | 51 |
|
| 螺母安装 | PCD | 45 |
| 额定动负载 | CaN | 460-729 |
| 额定静负载 | C0aN | 645-1290 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 250 |
|
| 丝杠全长 | 421 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R15-10B1-FSW-339-421-0.018 上银滚珠丝杆cad免费下载此型号部分数据来源于NSK W1601Z-616PYX-C5Z2 NSK丝杠预拉伸
